简介:

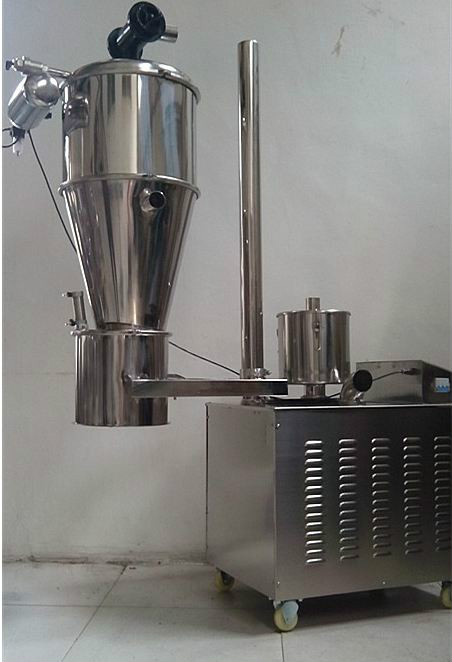

真空上料机广泛适用于医药、食品、精细化工等行业,真空上料机操作简单,按动上料开关上料管道吸料,吸料过程结合振动装置或反吹装置反吹,以防过滤器堵塞,以上两个过程由时间程序设定控制,这样上料振打或反吹,可以循环进行。
真空上料机是用旋涡气泵抽气,使吸料嘴进口处及整个系统处于一定的真空状态,粉粒料随同外界空气被吸入料嘴,形成料气流,经过吸料管到达料斗,在料斗中进行气、料分离。分离后的物料落入受料设备,当受料设备(如包装机的料斗)中粉粒料的料面未超过给定位置时,传感器不动作,系统将再次自动转入吸料过程,周而复始,直至受料设备中物料达到或超过给定位置时,传感器动作,上料机将处于等待状态,不再吸料。一旦受料设备中物料料面下降至给定料面之下,输送机又将开始自动吸料。
真空上料机料斗中有气动反吹装置,反吹布袋,把吸附于布袋表面的粉末大部分打落下来,以保证吸料能正常进行。
真空上料机配置(用于研磨机、粉碎机、混合机)
1、真空泵: 4.0KW的罗次风机、二次过滤系统 数量一套
2、蒙皮、力臂: 不锈钢蒙皮,304不锈钢力臂 数量各一套
3、真空料斗: 材质304不锈钢,Φ420桶盖、直桶、锥筒、下
料底节数量一套
4、压缩空气反吹系统: 进口快排阀 数量一套
5、气动放料门: 由芯片控制,品牌汽缸 数量一套
6、控制系统: 单片机控制系统 数量一套
7、吸料软管:食品级钢丝软管(PVC) 数量若干米
8、不锈钢吸料管: 304卫生级不锈钢管 数量一套
9、换向阀: 新型换向阀. 数量一套
10、过滤器:Φ50*300 PE棒组成的过滤器 数量 支
11、电气控制盒、内部元器件、接近开关 数量一套
三、安装调试
⒈ 将真空上料机的料斗固定在架子上。
⒉ 用塑料波纹管把吸料嘴与料斗、料斗与气泵连接好,用卡箍卡紧。
⒊ 接好电源和电线,电源线必须采用三相四线的电缆线,因为控制电路的电器均是AC220V,因此必须接上零线。
⒋ 把接近开关、反吹气管的接线插头接到电器柜的相应位置。
⒌ 接通电源,打开箱门,合上三相空气开关。
⒍ 接通旋涡气泵,检查气泵的转向,若排风口无风,则电动机为反转,应调换电源的接线相序,直至气泵转向正确为止。
⒎ 将时间继电器工作1(吸料时间)设定在30秒左右,一般以每次吸料料面高度不超过布袋高度为宜,由用户根据输送物料的形状、重量、输送距离等情况调节;时间继电器工作2(放料时间)设定在18秒左右;时间继电器工作3(反吹清灰时间)设定在9秒左右。所有时间继电器的调整必须在停机时进行。
⒏ 启动漩涡气泵,将吸料嘴插入料箱中,随即开始送料。布袋振打清灰─吸料─放料为一个工作循环。当受料设备料斗中的物料高于传感器位置时,传感器动作,机器处于自动停机状态。当料斗中的物料低于传感器设定的料面位置时,机器自动恢复工作。
⒐ 该真空输送机作为V型混合机、三维运动混合、二维混合机、自动上料设备时,管路接法见图二,此时粉粒料直接进入混合机,含粉空气进入输送机料筒作气固分离,电器控制中没有料位控制,时间继电器只有一个,工作1(上料时间)调整到40(代表4分钟),工作2(振动时间)调整到30(代表30秒)。
四、电器元件明细表
序号
名称
代号
规格
1
小型空气断路器
K1
DZ47-63-3P D16-30
2
交流接触器
JC
CJX8-25 B25
3
中间继电器
ZC
JTX-2C
4
循环式时间继电器
SJ1,2
SS20/21AMZ 99秒
5
时间继电器
SJ3
JS41P-M 9.9秒
6
旋钮开关
K2
SS25/3
7
电源指示灯
XD
AD11-22/20
8
接近开关
JK
9
真空泵
D
XGB-9 1.5KW
10
振达电机
D1
8W,60JB36G8
11
保险丝
RD
