单门单车低温臭氧烘箱

更新：2021-6-9 15:11:46 点击：

品牌：
型号：

产品介绍

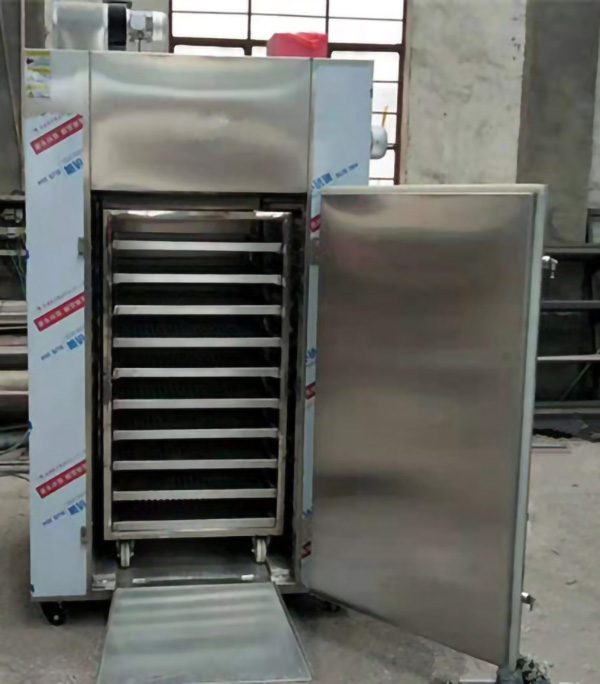

一、产品名称：臭氧烘箱（一门一车）

二、型号规格：CT-C-0型

三、主要技术参数：

外形尺寸 1580x1160x1960mm（含风机尺寸)

工作室尺寸 780x980x1450mm

温度范围室温-130℃

每次最大干燥量 60kg

臭氧产量 20g/h

加热方法电

加热功率 9kw

循环风机功率 0.45kw/台

配套烘车 1辆

配套烘盘 24只

烘盘尺寸 460x640x45mm

四、性能及特点

臭氧烘箱广泛应用于医药，化工，食品，农副产品，水产品，轻工业等行业的加热固化，干燥脱水、灭菌。如原材料，中药材，中药饮片，浸膏，粉剂，颗粒，冲剂，脱水蔬菜等。

臭氧烘箱配置配用低噪音轴流风机和自动控制系统，整个循环系统全封闭，热效率高，节能。在强制热风循环的作用下，物料干燥均匀。加热源采用加热元件加热，整机噪音小，运行平稳，温度为自动控制，臭氧采用高压搪瓷管、安装维修方便，可干燥灭菌各种物料，是通用型灭菌设备。

五、制作技术要求

1、箱体钢结构采用型钢及钢板焊接成型的框架式结构，保证箱体的整体刚性和气密性，主要分为两侧钢结构和箱顶钢结构。烘箱外壳采用304/2B1.2mm 304/2B不锈钢制作，铆焊成形，表面平整，平整度为3/100mm。烘箱内壁采用304/2B厚1.2mm不锈钢板制作，氩弧密焊成形后经打磨，抛光处理。箱内四角均为圆弧角过度，无死角，易清洗，表面平整，光滑。

2、箱内保温层内充填优质硅酸铝纤维棉，本品具有耐热度高、热导率低、化学稳定性好、抗热震性强等特点，厚度80㎜，表面温度不超过环境温度10℃.

3、箱内对流壁为可调式，通过调整对流壁的通风间隙大小使箱内温度均匀。箱内空载温度均为±5℃.

4、烘箱加热方式电加热，加热元件安装在箱内顶部风道一侧。

5、箱体热风循环采用低噪音轴流风机，风机功率为0.45kw/台，风量为350立方米/h/台，安装在箱体右侧。

6、箱体顶部装置排湿口1个，尺寸为150×150㎜，补充进风口1个，尺寸为：150×150㎜。

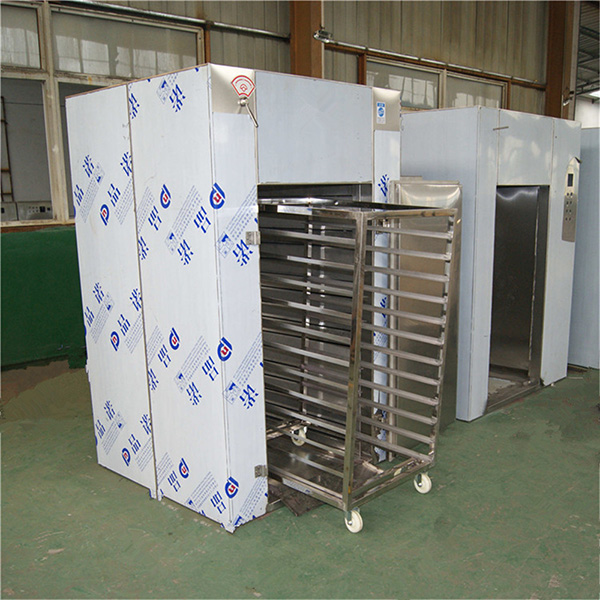

7、烘箱配置烘车1辆，烘盘24只，烘车采用30x30x1.5mm不锈钢方管制作，烘盘采用厚0.6mm的不锈钢一次冲压成型，烘盘尺寸为640x460x45mm

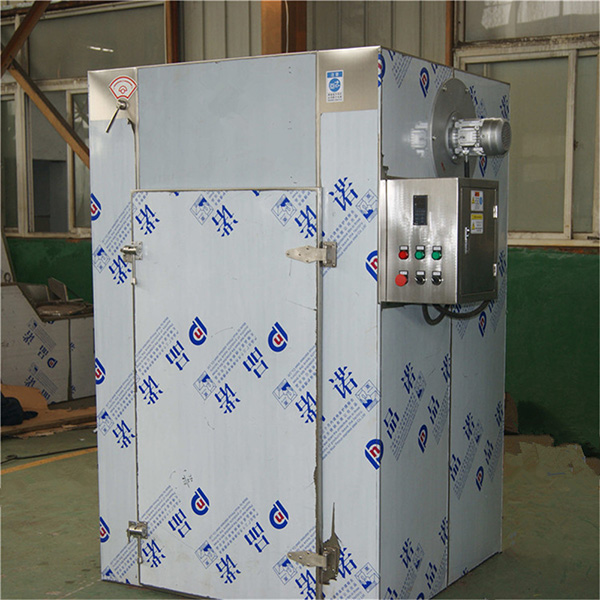

8、烘箱温度控制采用汇帮高精度智能仪表、PID调节智能控温。本烘箱配有一套控制柜，安装在烘箱右侧。

设备配置明细表

序号	名称	规格型号	材质	供货商
1	烘箱内胆	厚1.2mm	不锈钢	张浦
2	烘箱外包材	厚1.2mm	不锈钢	张浦
3	臭氧发生器	自制	搪瓷	安徽天长
4	轴流风机	0.45kw	GB69J92-86	南京成标
5	保温棉	80mm	硅酸铝	南京岩棉厂
6	门封条	28x28x4mm	耐高温无毒无味硅橡胶	江阴硅胶厂
7	烘车	方管30x30x1.2mm	不锈钢	广州
8	托盘托条	厚1.2mm	不锈钢	张浦
9	两侧导风板	厚1.2mm	不锈钢	张浦
10	二层风道板	厚1.2mm	不锈钢	张浦
11	烘盘	640x460x45mm	不锈钢	常州
12	烘车脚轮	Ø100	耐高温尼龙	南京四通
13	铰链压紧	8寸	不锈钢	南京环立
14	断路器	DZ47-60-3P		德力西
15	断路器	DZ47-10-1P		德力西
16	数字显示仪	XMTA-9002	PT100	汇帮
17	控制按钮			德力西
18	指示灯			德力西
19	接触器	JD-20-60A		西门子
20	接触器	JD-20-3A		西门子
21	热保护	3UA59		西门子
22	加热管	9kw		南京同天
